QUAD LOCK 360 Concealed Through Cable – montagevoet met kabeldoorvoer

Werk schroeven en kabel netjes weg met de QUAD LOCK 360 Concealed Through Cable Small Base

De QUAD LOCK 360 Concealed Through Cable Small Base is een compacte montagevoet met afdekking en kabeldoorvoer voor een QUAD LOCK 360-opstelling op een vlak oppervlak. De afdekking verbergt de montageschroeven, terwijl de doorvoertule geschikt is voor de kabel van de QUAD LOCK 12V–24V waterdichte draadloze laadkop. Met een QUAD LOCK 360-arm of Head bouw je de montage verder op. Gebruik de Single Pivot Arm om de kijkhoek van je smartphone te verstellen.

Waarom de QUAD LOCK 360 Concealed Through Cable Small Base?

• Afgedekte montageschroeven – De afdekking zorgt voor een verzorgde afwerking en wordt vastgezet zodra je een QUAD LOCK 360-arm of kop monteert.
• Geïntegreerde kabeldoorvoer – Bedoeld voor de kabel van de QUAD LOCK 12V–24V waterdichte draadloze laadkop.
• Compact tweegatsmontagepatroon – Bevestiging op een vlak oppervlak met 25 mm gatafstand.
• Glasgevuld nylon en 316-roestvrij staal – Stevige voet met bevestigingsonderdelen van roestvrij staal 316.
• Op te bouwen met QUAD LOCK 360 – Combineer met een geschikte arm of kop; voor een andere armopbouw is er de Dual Pivot Arm.

Inhoud

• 1× QUAD LOCK 360 Concealed Through Cable Small Base met afdekking
• 1× afstandshouder van 10 mm
• 1× M5 × 30 mm verzonken inbusschroef voor verbinding van de afstandshouder met een Lever Head of QUAD LOCK 360-arm
• 1× M5 × 45 mm verzonken inbusschroef voor verbinding van de afstandshouder met de waterdichte draadloze laadkop

Montageschroeven voor bevestiging op de ondergrond zijn niet inbegrepen.

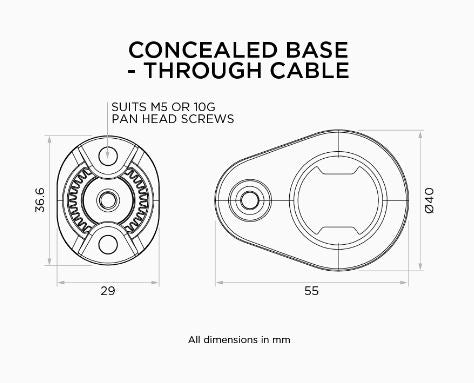

Specificaties

Let op: de doorvoertule is niet geschikt voor de volgende kabels:

• USB-A-naar-USB-C- en USB-C-naar-USB-C-kabels
• SAE-connectorkabels
• QUAD LOCK USB-oplaadkabel voor motorfietsen
• QUAD LOCK 12V-naar-USB Smart Adaptor-kabel
• Kabel van de QUAD LOCK USB-weerbestendige draadloze laadkop

Montage

1. Kies een vlakke ondergrond en controleer of daar ruimte is voor de voet en de bedoelde kabelroute.
2. Controleer vóór montage of je kabel geschikt is voor de doorvoertule.
3. Bevestig de voet via de twee montagegaten met geschikte M5- of 10G-bolkopschroeven voor jouw ondergrond. Deze schroeven zijn niet inbegrepen.
4. Leid de geschikte kabel door de doorvoer en plaats de afdekking.
5. Monteer de gekozen QUAD LOCK 360-arm of kop met de bijbehorende afstandshouder en passende meegeleverde verbindingsschroef. Hiermee wordt ook de afdekking vastgezet.
6. Controleer of de montage stevig vastzit en de kabel niet bekneld raakt.

Veelgestelde vragen

Wat is het verschil met de Concealed Base Small?

Deze uitvoering heeft een kabeldoorvoer voor de genoemde 12V–24V-laadkopkabel. Heb je die doorvoer niet nodig, dan is de QUAD LOCK Concealed Base Small de uitvoering zonder kabeldoorvoer.

Kan ik iedere USB-kabel door de tule leiden?

Nee. De tule is bedoeld voor de kabel van de QUAD LOCK 12V–24V waterdichte draadloze laadkop, niet als universele USB-kabeldoorvoer. De uitgesloten kabeltypen staan onder de specificatietabel.

Zijn de schroeven voor de ondergrond inbegrepen?

Nee. De meegeleverde M5-schroeven verbinden de afstandshouder met een arm of kop. Voor de ondergrond heb je afzonderlijke, passende M5- of 10G-bolkopschroeven nodig.

Bekijk ook de QUAD LOCK collectie.

Werk je QUAD LOCK 360-opstelling netjes af met de QUAD LOCK 360 Concealed Through Cable Small Base.
